品牌介绍：
YOKOGAWA
DY 系列涡街流量计由上海自动化仪表股份有限公司和日本横河电机株式会社这两家著名的自动化仪表生产厂家共同投资建立的合资企业，于1994年11月成立，1995年1月正式投产。
公司主要生产、销售各种高质量的流量仪表，如：YEWFLO 系列涡街流量计，ADMAG AE、SE、AM系列电磁流量计和相关的现场仪表。产品广泛用于石油化工、钢铁、制药、造纸、食品、供热、环保与市政建设等行业。
公司采用了日本横河电机株式会社先进的制造技术和NYPS管理模式，以其与日本横河保持同步的先进技术和质量标准，精湛的制造工艺和值得信赖的产品，奠定了国内涡街和电磁流量计领域中的翘楚地位。

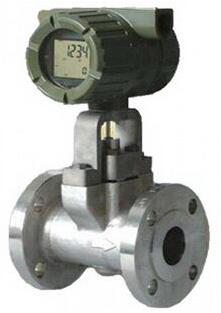

YOKOGAWA DY 涡街流量测量
独特技术： ＞具有自我诊断功能和自主维护功能
＞引入温度感应器，测定流量的同时可实现温度的测定
＞采用高频参数，便于客户使用
产品参数：
· 被测流体：液体，气体，蒸汽（避免多相流和粘附性)
· 测量流量范围：见一般规格书
· 精度：读数的 ± 0.75% (液体)、读数的 ± 1% (气体，蒸汽)
· 重复性：读数的 ± 0.2%
· 标定：流量计在出厂前经过水标定
· 正常工作条件：
流体温度范围：- 40 ~ 260 °C
（一般型）
-200 ~ 100 °C （低温型，选用）
- 40 ~ 450 °C （高温型，选用）
工况压力范围：- 0.1Mpa (- 1kg/cm2) ~ 法兰额定值
环境温度范围：- 40 ~ 85 °C （分离型传感器，分离型转换器）
-40 ~ 85 °C （一体型）
- 30 ~ 80 °C （一体型带表头）
环境湿度： 5 ~ 100%RH （在40 °C 时）（无凝露）
电源电压：10.5 ~ 42V DC （见电源电压与负载电阻之关系图）
电气性能: 由于脉冲输出，报警输出和状态输出是使用共同端子的，所以不能同时使用这些功能。
输出信号：双重输出（可同时获得模拟和晶体管触点输出信号）。这种情况下，参见“安装须知”项的电源和脉冲输出接线。
模拟输出：4 ~ 20mA DC ，2线制
晶体管触点输出：集电极开路，3线制
用参数设定来选择脉冲、报警或状态输出。
触点额定值：30V DC，120mA DC
低电平：0 ~ 2V DC
· 通信条件：
通信信号：BRAIN 或HART 通信信号（迭加在一个4 ~ 20mA DC 的信号上）。
通信线条件：负载电阻： 250 ~ 600W（包括电缆电阻）
· 电源电压：16.4 ~ 42V DC用于数字通信BRAIN和HART 协议（本安型为16.4
~ 30V DC）。与其他电力线的间距：大于15cm (避免平行布线)。
· BRAIN:
通信距离：2km聚乙烯绝缘的PVC屏蔽电缆 (当使用“CEV”电缆时)，通信距离因使用的电缆类型不同而异。
负载电容：小于0.22mF
负载电感：小于0.33mH
接受仪表的输入阻抗：在2.4kHz时，大于10kW
· HART：
通信距离：使用多股双绞电缆时可达1.5 km，通信范围因使用的电缆类型不同而异。
特殊应用时的电缆长度：特殊应用时可用下列公式求得电缆长度
· 功能：
阻尼时间常数：0 ~ 99 sec (63% 响应时间)
注：延迟时间：0.5 sec,模拟输出电路时间常数：0.3 sec
· 脉冲输出功能：脉冲输出：
定标脉冲，非定标脉冲，频率（在100% 输出时，每秒输出的脉冲数）
脉冲频率：最大10 kHz
占空比：约 50% （1：2 ~ 2：1）
· 自诊断和报警输出*：如有报警发生（超量程输出信号，EEPROM出错，振动噪声，阻塞，气泡等异常状态），就会有报警输出信号并显示出来。报警时，报警输出信号由ON 变为OFF状态。
· 状态输出功能：流量开关：如果流量低于设定的流量值时，就会输出一个状态信号。状态信号输出模式可以转换（ON/OFF）。
· 失电时的数据保护：数据（参数，累积值等）储存在EEPROM中，不需要备用电池。
· 补偿功能：
仪器误差补偿：涡街流量计的仪器误差可用5段近似折线（设定5个补偿系数）来进行补偿。
雷诺数补偿：雷诺数小于20000时的输出误差可用5段近似折线来进行补偿。
气体膨胀系数补偿：在测量可压缩性气体和蒸汽时，可用膨胀系数来补偿在流速高于35m / s时的误差。
· 硬件故障输出：如果CPU 或EEPROM发生故障，模拟输出电流为上限值21.6mA。模拟输出电流为上限还是下限（￡3.6mA）可通过跳线来选择。
· 显示器：可同时显示用%表示的或用流量单位表示的瞬时流量和累积流量。可用设定键来设定参数。显示自诊断的简短信息。显示器的安装方向可左右转过90°。
· 符合EMC标准：EN61326 AS/NZS 2064
注：分离型转换器的专用信号电缆应采用金属套管布线
如有疑问，请联系我公司索要更详细的产品相关资料！
|
